一、入门级仪表屏显示方案
采用单色LCD段码屏技术，主打极致的可靠性与高性价比，专注于基础信息的精准呈现，是入门级车型的主流选择。
| 结构 | LCD+FPC+BLD |
| 产品类型 | LCM |

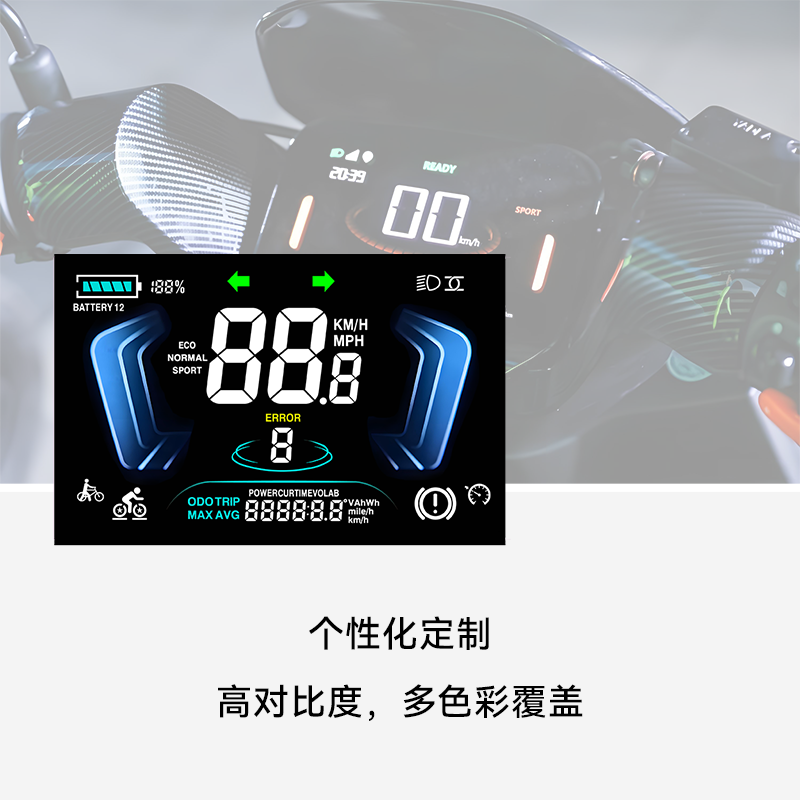

| 型号 | 88142-05 |
| 分辨率 | 142 ICONS |
| 外形尺寸（mm) | 52.1*31.1 |
| 模式 | VA |
| 透过形式 | Negative, Transmissive |
| 视区 | 46.34*29.1 |
| 视角 | 6 0’clock |
| 类型 | 段码型 |
| 结构 | LCD+IC+FPC+BLD |
| 产品类型 | LCM |

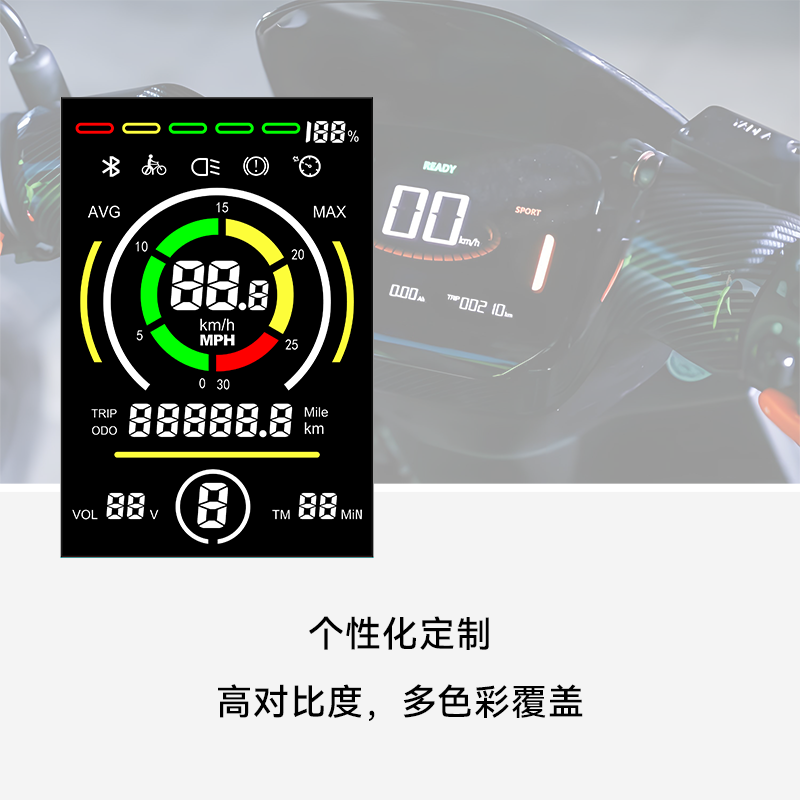

| 型号 | 88156-06 |
| 分辨率 | 156 ICONS |
| 外形尺寸（mm) | 54.4*84.5 |
| 模式 | VA |
| 透过形式 | Negative, Transmissive |
| 视区 | 51.4*77 |
| 视角 | 6 0’clock |
| IC | BU91R61ACH-3BW |
| 类型 | 段码型 |
二、TFT主流尺寸显示方案
通泰视显4.3寸IPS显示屏为智能仪表车型标准化主力产品，硬件配置成熟稳定，温度范围及亮度性能均衡，可为电动自行车及中端车型提供具有成本竞争力的显示方案。
| Size | 4.3″ |
| Resolution | 480×272 |
| LCD type | TN |
| HLT model | HABNR043B118-A0 |
| LCD AA | 95.04×53.856 |
| Interface | GND |
| Temperature | OT:-30°C ~ 85°C ST:-30°C ~ 85°C |
| （ZIF/BTB） | 40PIN ZIF |
| Brightness | 1000cd/m² (TYP) |
| Size | 5.0″ |
| Resolution | 800×480 |
| LCD type | IPS |
| HLT model | HAB050W1187 |
| LCD AA | 108.0×64.8 |
| Interface | MIPI |
| Temperature | OT:-20°C~70°C ST:-30°C~80°C |
| （ZIF/BTB） | 40PIN ZIF |
| Brightness | 1000cd/m² (TYP) |
3.匹配油摩车型的7寸显示屏
7 寸 IPS 显示屏适配中大排燃油摩托车仪表盘，1024×600 高清分辨率、1000nit 高亮全视角，MIPI 高速接口可完成油摩发动机多路数据传输；-30℃~85℃超宽温耐受长途复杂路况，大屏可同步显示车速、导航等信息，适用于中大排街车原厂配套与改装车型。
| Size | 7.0″ |
| Resolution | 800×480 |
| LCD type | TN |
| HLT model | HIBDR070W431 |
| LCD AA | 154.08×85.92 |
| Interface | GND |
| Temperature | OT:-30°C~85°C ST:-30°C~90°C |
| （ZIF/BTB） | 50PIN ZIF |
| Brightness | 1000cd/m² (TYP) |
三、TFT两轮车模组清单一览
| Size | Resolution | LCD type | LCD AA | Interface | Temperature | （ZIF/BTB） | Brightness | HLT model |
| 3.5″ | 320×480 | IPS | 49.66x 74.14 | MCU 24 Pin | OT:-20°C~70°C ST:-30°C~80°C | GND | / | |
| 4.3″ | 480×272 | IPS | 95.04*53.86 | RGB 24bit | OT:-30°C~85°C ST:-30°C~85°C | ZIF | 1000cd/m² (TYP) | HABNR043B118 |
| 4.95″ | 480×854 | IPS | RGB | OT:-20°C~70°C ST:-30°C~80°C | ZIF | 800cd/m² (TYP) | / | |
| 5″ | 800×480 | IPS | 108*64.8 | RGB | OT:-20°C~70°C ST:-30°C~80°C | ZIF | 1000cd/m² (TYP) | HIBNS050W1192 |
| 5″ | 800×480 | IPS | 108*64.8 | RGBW | OT:-30°C~80°C ST:-30°C~85°C | ZIF | 1000cd/m² (TYP) | HATAT050W325 |
| 5″ | 1024X600 | IPS | 107.8*64.8 | RGB | OT:-30°C~85°C ST:-30°C~85°C | ZIF | 1000cd/m² (TYP) | QUQANS14340-5.0 |
| 6.2″ | 1028X600 | IPS | 137.47*77.23 | MIPI | OT:-30°C~85°C ST:-30°C~85°C | ZIF | 1000cd/m² (TYP) | HAT062H143 |
| 7″ | 1024X600 | IPS | 154.21*85.92 | MIPI | OT:-30°C~85°C ST:-30°C~90°C | ZIF | 1000cd/m² (TYP) | / |
